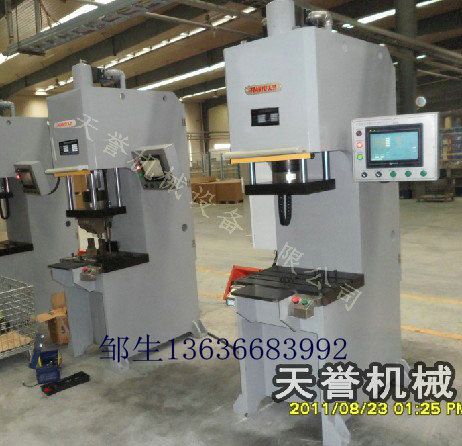

数控压装机，数控油压机 数控压装机，数控油压机

数控压装机具有很强的通用性，它是在液压机床上增加压力传感器，位移传感器，经过微机组成的数据采集及系统处理，转换成压装力值和数字量变化，进行当前压装力和位移数字比较，超限时，送出声光报警及停机信号，以达到对压装力实现自动控制的目的，载荷显示控制器，显示清晰，控制准确，反应快，工作稳定可靠，更换不同的传感器及应用软件，用于吨位不同的锻压设备，计数器的应用使每位操作者都知道总数与不合格数，增加了双手按钮使机器的操作更加安全

适用范围：本系列油压机广泛适用于各种材料的冲孔，压印，整形，铆接，弯曲，剪切，拉伸，各种小型零部件的压装，装配，是一种多用途冲床，采用先进的子母缸液压回路，噪音低，速度快，降低耗点功率。

数控压装机适用于汽配及电机行业其他过盈检测产品，各种材料的冲孔，压印，整形，铆接，弯曲，剪切，拉伸，亦可用于各种小型零部件的压装，装配等。
1.力的精确显示，**小单位0.01KN（采用测力传感器直接测量）
2.位移的精确显示 **小单位0.01。
3.过盈检测（预设5点位置的力进行上下限对比）
4.以X轴为位移，Y轴为力进行力位移曲线描绘。
5.可将压装数据保存成EXCEL格式，
6.可存储20套设定参数，8套不同的设备动作。

7、该系列液压压床以2-20,PA的液体压力为动力源，外接三相AC380V 50HZ或三相AC220V 60HZ交流电源；
8、该系列设备以液体作为介质来传递能量，采用先进的子母缸液压回路，油温低，空行程速度均在150MM/S以上，工进速度30MM/S以下；
9、采用整体焊接的直立式C型结构设计，使机身保持足够刚性的同时具有方便的操作空间；
10、压力、行程、保压时间、闭合高度客户均可自行调整，方便操作；
11、具有自动计数功能，也可加装测力显示器、智能温控仪、可依客户要求订做；
12、该系列液压机械出力范围有15tf-100tf各种规格供选择（1tf=1000kgf=9.8KN）。

 （注：规格参数亦可根据客户需要定制）

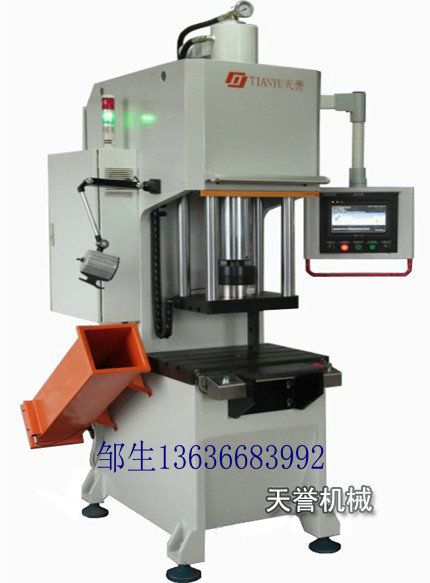

数控压装机，数控油压机 数控压装机，数控油压机

设备各项精度

1. 设备整体测力精度为满量程的0.05%，**小显示单位为0.01KN；

2. 系统对力传感器的AD采样速度300次/秒；

3. 位移传感器**小显示单位为0.01MM，**大误差为满量程的±0.015%。重复定位精度为±0.03 MM以内；

4. 上工作台与下工作台面的平行精度为0.10MM以内；

5. 机架与工作台面组合后，设备开口处刚性不小于200KN/MM；

6. 设备24小时连续工作温升不超过20℃。环境温度40℃时，油温不会超出65℃。



TY502系列参数表

工作参数		TY502-15T	TY502-20T	TY502-25T	TY502-30T	TY502-40T
设备公称出力范围(tf)		3-15	3-20	3-25	4-30	5-40
液体**大工作压力（Mpa）		12.5	16.5	16.5	17.5	20
**大冲压行程（MM)		400	400	400	400	400
电机功率（KW）		2.2	3.7	3.7	3.7	5.5
整机重量（KG）		1700	2000	2100	2200	2500
适用电源电压（V）		AC380V	AC380V	AC380V	AC380V	AC380V
上板与底板工作面**大距离(MM)		500	500	500	500	500
上板与底板工作面**小距离(MM)		100	100	100	100	100
下工作台面积(左右*前后) (MM)		600*450	600*450	600*450	600*450	600*450
下工作台面积(左右*前后) (MM)		400*300	400*300	400*300	400*300	400*300
外形尺寸	高度（MM）	2400	2400	2410	2410	2430
	左右（MM）	550	560	570	570	580
	前后（MM）	1000	1000	1000	1000	1000
油缸速度	油缸下降速度（mm/S）	180	180	180	180	170
