LED面板灯150*1200mm

18W 面板灯规格书

（18W 15Χ120cm LED Panel Light）

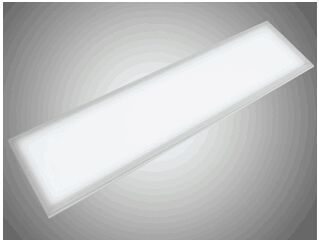

• 产品图片(Product Picture)

• 应用效果图（Application diagram）

• 产品特性（Features）

• 高效节能---光源采用高亮度低光衰优质进口芯片，能效高达90%以上，节能效果显著；
• 绿色环保---产品不含铅(Pb)、汞(Hg)、镉(Cd)等有害物质；
• 显色性好---产品显色指数≥80，减轻视觉疲劳，是室内照明理想的选择；
• 寿命长，超过50000小时使用寿命；
• 低热电压下工作，安全可靠，耐冲击，抗雷力强，无紫外线和红外线；
• 宽电压范围，全球通用。寿命及亮度不受电压波动影响；
• 响应时间快，没有传统灯启动时的闪烁，即开即亮。



• 技术参数(Product parameters table)



产品型号          Product Model	XGPP-030318-001
输入电压          Input voltage	AC100-240V
电源频率          Freqency Range	50Hz-60Hz
光源类型          LED Source	2835
LED数量           LED quantity	96pcs
LED功耗           LED consumption	18W
光通量              luminous flux	1300±100Lm
色温                  CCT	2700-6500 K
显色指数        Color rendering index	RA>80
使用寿命            life-span	>50000 H
发光角度           Light angle	170°
总谐波失真     Total Harmonic Distortion	≤15%
功率因素            Power Factor	>0.9
工作环境温度     Working temperature	-40℃~+55℃
储存环境温度     storage temperature	-40℃~+80℃
灯头规格         Lamp specification	/
外壳材料          Case Material	Al+PC
灯具颜色         Color of lamp shell	银色( silver)
认证、证书       Certificate	CE、RoHS
灯具重量         Lamp weight:G.W./N.W.	≈2.5Kg
产品尺寸          Product Size	150×1200 mm
灯具包装尺寸     Lamp Packing Dimension	320x1220x40 mm



• 应用场所（Application fields）
•



• 灯具配光曲线图（Luminous intensity distribution diagram）

• 产品安装图（Product installation diagram）

吸顶式:

1、关闭电源开关，将指定电源的输入端与市电( 100V - 240V )相连。

2、将电源输出端DC插头与灯具输入端D C插座相连，确认连接可靠(见图A )。

3、把L型支架用螺丝安装在天花木板上，然后把灯具固定到L型支架。

6、安装完毕，打开电源即可使用。

悬挂式:

1、将四颗螺丝杆头部分别放进灯体后盖孔位；

2、将四颗螺丝滑至小孔部位并确定其十字盘卡在盖内；

3、将电源结构孔位与四个螺杆对齐，如有不齐，可稍作移动；

4、将螺帽与螺杆旋紧，把电源与面板灯箱体固定；

5、将电源输出端D C插头与灯具输入端D C插座相连，确认连接可靠(见图A)。

1. 、将灯体嵌入天花板，插头接上电源，打开开关，面板灯开启。







• 产品包装图（Product packing）
