电动开窗器 消防联动排烟窗 链式开窗器

一、电动开窗机的概念

用于打开和关闭窗户的电动机器称作为“电动开窗机”或“电动开窗器”，简称“开窗机”或“开窗器”。现为国内建筑行业的高新产品，而“智能电动窗户”则为现代窗户行业的较新发展。

1、高位窗户：窗户的安装位置较高或过远，单靠人力触及不到的窗户

2、窗户太重，开启或关闭费力，手动开关使用不便

3、楼层有消防联动通风要求的消防排烟窗

4、有气象开/关窗要求的，如：仓库下雨时需自动关闭的窗户

5、对室内有恒温要求的，如：蔬菜或花卉温室的窗户

6、对室内温度有要求，温度过高自动开窗，如：通讯机房的窗户

7、对室内空气指数要求严格，需及时定时通风换气

8、室内需要较合适的亮度，需调节百叶窗角度来实现的

9、窗户需要较严格的关闭密封力量,如天窗防雨需要关闭较紧固

10、其它特殊场合，如化工，粉尘等工厂车间，需及时通风

11、绿色、智能、节能现代高层建筑，如幕墙窗户等

12、楼宇自动控制，智能家居控制等

三、电动开窗机的选择：

1、选择开窗机的种类：

开窗机主要是从机械驱动方式上分有3种类型：

1）链条式电动开窗机、推拉力400N 行程：200--1000mm

2）双链条式电动开窗机、推拉力800N 行程：45、 400、550---1500mm

3）螺杆式电动开窗机、推拉力1000N 行程：45、 400、600mm

要针对你所设计的窗户的类型而选定不同的电动开窗机：

**确定窗户的类型：是上悬？下悬？中悬？天窗？推拉窗？平开窗？斜面窗？排窗？还是其它特殊的窗户或装置。

1）、若是天窗：选用链式条式或是螺杆式电动开窗机，这类方式主要较适于在垂直方向上受力，没有弯曲的可能，对风雨有抗强力，而推力一般做的很大。

2）若是推拉窗：选用链条式或是螺杆式电动开窗机，这类方式较适于在直线运行，在关闭窗时、窗扇的关闭密封度好。

3）若是百叶窗：用单链条式的或推杆式电动开窗机。

4）若是上/下/悬窗：用链式，齿条和推杆式也可以，但齿条的推拉力为较大。

5）若你设计的窗户较宽大或过重：窗户的宽度较大或在开/关窗时需要的推/拉力较大，,那将要考虑用双螺杆电动开窗机了，确保窗户的开启的稳定度和关闭时的密封程度。

2、选择开窗机的行程或角度：

开启行程：既把需要的开启角度转换成开窗的直线距离，只做日常通风,开启的角度一般不宜大于30度,行程在300-400mm;但有消防要求,在消防信号联动时,要把窗户开启的较大角度一般为60度。

3、开窗机的推拉力量的选择： 一般在400N—1000N之间，简单的推拉力计算F= 1/2(窗扇自重)*(开启较大行程/窗户高度)。 较小型开窗机的力量为400N，此力量就基本可满足一般窗户的使用。

4、开窗机使用电源的选择：

开窗机的使用电源：有AC220V、DC24V等。 一般日常通风换气使用电源AC220V的；在有消防要求时，必需使用DC24V电源

四、窗户的相关计算：

1、窗户开启有效排烟面积的计算:

1)悬窗计算：

S=B×C和S=B×H中取较小值(开启60度为全部打开)

2)天窗计算：

S=B×C 2×(1/2 H×C)

S=B×H两式取较小值

2、窗户开启推拉力的计算：

1)悬窗:F=(0.54×P)×(C/H)

2)天窗:F=0.54×P

P=窗扇的重量

F=必须的推拉力

C=开启的行程

H=窗扇的高度

五、电动开窗机型号的分类

一:单链式开窗器

外形设计体积小巧，大方精美，可视面无螺丝外露

链条只可单方向弯曲，开窗时链条从开窗器伸出，关窗时收起，链条隐藏

采用双层金属链片设计，运行时更稳定、顺畅

超负荷过载保护，可把窗关得更紧密

低噪音设计

设计寿命负载开闭10000次

旋转支架

适用于多种窗型

外观颜色可根据客户要求订制，常规色为银白色

技术参数:

1、产品型号：BST-M1

2、电       压：DC:24V/AC:220V (可选）

3、额定功率：24W

4、电       流：1A

5、推拉力量：400N

6、运行速度：9mm/S

7、使用环境：-25--85℃

8、使用寿命：＞1万次

9、防护等级：IP32

10、行程规格：50-1000mm （可选）

11、表面颜色：哑银色

12、控制电源线，DC24V:2芯或;AC220V:3芯，长度预留800mm



二：双链式开窗机

主要用于较大型的现代高层幕墙建筑中的双层中空玻璃幕墙窗的控制;

双推点和关闭点的应用，确保了对窗户的平稳开启和关闭的密封度。

内置双链条同步控制电路，有效的控制双链条的出进的一致准确度。                                       技术参数:

1、产品型号：BST-M2

2、电       压：DC:24V

3、额定功率：48W

4、电       流：2A

5、推拉力量：800N

6、运行速度：9mm/S

7、使用环境：-25--85℃

8、使用寿命：＞1万次

9、防护等级：IP32

10、行程规格：50-1000mm （可选）

11、表面颜色：哑银色

12、控制电源线，DC24V:2芯或;AC220V:3芯，长度预留800mm

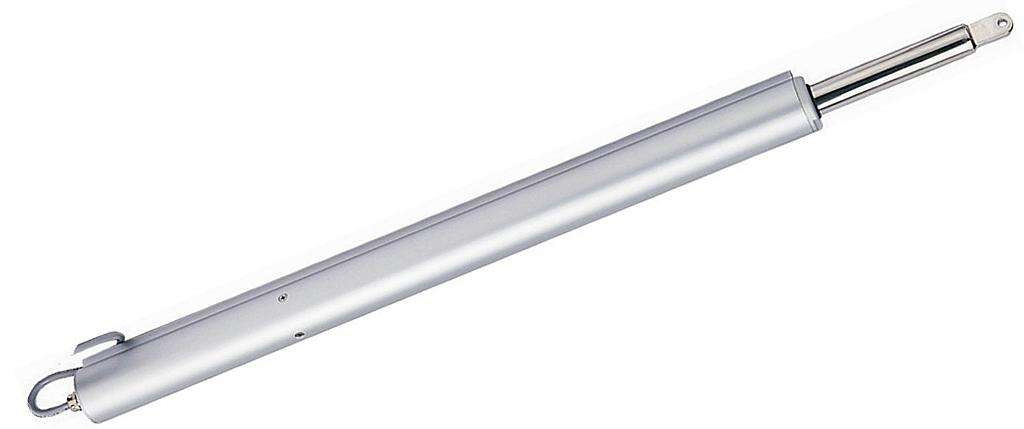

三：螺杆式开窗器。

      螺杆式电动开窗器，又名螺杆开窗器，螺杆机。内管由高强度不锈钢制成，外壳材质为铝合金，推力强劲，内置行程电子过载保护电路，运行稳定。适用于活动百叶、各种上悬窗、下悬窗、斜屋顶窗等窗型的开启，多用于消防排烟窗和重型天窗。                      技术参数:

1、全封闭内螺纹驱动结构，具有更好的封闭性，特别适于粉尘风沙等空气颗粒污染较大的环境使用。

2、外形也较美观，直杆式外形,外壳直径:40mm

3、使用电源：DC24V

4、载荷电流：1.2A

5、载荷功率:30W

6、推拉力量：1000N/2000N

7、推拉行程：100-1000mm

8、推杆材质：不锈钢（铝合金）

9、运行速度: 9mm/s

10、外壳防护等级：IP65

11、使用寿命:大于1万次

12、使用环境：-25度-80度

13、产品符合国标:GB16806-2006，通过“国家消防电子产品质量监督检验中心”的检验。
