10KV共箱封闭母线槽
发布时间 2024-07-29 11:56:01
产品描述
10KV共箱封闭母线槽结构特点:
1)该系列封闭母线具有优良的抗短路性能，由于具有铝(或弱磁钢板)外壳的保护，能够有效地减弱涡流或环流引起的结构发热，降低封闭母线外壳温度，减小电能损耗，提高载流量，减轻电动力。
2)该系列封闭母线结构先进，安装维修孔可任意设置于封闭母线的上部或下部，对于大电流户内封闭母线在壳体的两侧及下部设有通风百页窗，来加强散热，降低温升。
3)采用双重绝缘及壳体多点连接接地，使维护工作量明显减小，安全性能得到显著提高。
4)采用波纹管伸缩节，安装简单，可实现水平、垂直方向两个自由度的调节，不仅能满足不同温降及热胀冷缩引起的伸缩要求，还可以对由于基础沉降所引起的误差进行补偿，解决了传统滑板式伸缩装置的防护等级差，安装麻烦，运行不可靠的缺点。
5)为了解决变压器、发电机及配电柜运行时产生的震动对封闭母线的负面影响，在其与封闭母线连接外采用软连接或铜编织带，外壳之间加入橡胶垫来减小震动；对于封闭母线本体，在系统中加装减震器，对瓷平和导电排实现弹性支持，较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏。
6)封闭母线的热传递主要靠热辐射，为了很好的利用热辐射，在封闭母线外表面喷涂浅灰色油漆来减少对可见光的吸收；在封闭母线内表面喷涂黑色油漆来加强内部热量对外壳的辐射，同时防止电晕。
7)为了避免冬天户外、户内温度变化产生的偶然凝露现象，在穿墙处设置穿墙套管，使户外与户内封闭母线完全隔离；垂直安装时，法兰在内，水平安装时，法兰在外。
8)为了提高封闭母线的允许运行温升，防止在沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀，降低接触电阻，封闭母线电流大于或等于3000A接头全部采用镀银处理，使其接头允许温升提高到65K，大大高于正常工作时温升。
9)为了使封闭母线的自振频率避开产生共振的频率范围(对于单条母线其共振频率范围为35~135Hz)，并使作用于母线上的电动力减小，合理地确定绝缘子间的跨距，选择绝缘子的型号、规格及强度等级。
10)为了对可拆接头进行温度监视，在变压器、发电机及配电柜与封闭母线的连接出口处设置密封式观察窗，通过示温贴片或远红外线测温装置来直接测量温度，监视母线系统的运行情况。
11)为方便用户，可以根据用户需要，在发电机出口处以及励磁变压器的一次侧装入电流互感器，方便用户检测电流。

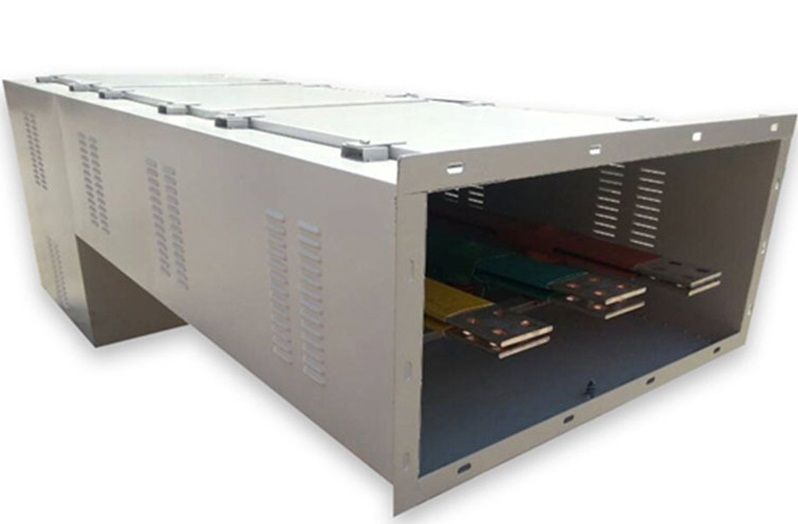

10KV共箱封闭母线槽
